GAMES101-lecture06

Rasterization 2

(Antialiasing and Z-Buffering)

Antialiasing(抗锯齿)

artifacts(瑕疵)

1. jaggies(锯齿)
2. moire(摩尔纹)
3. wagon wheel effect(车轮反转)

Sampling theory（采样理论）

频域

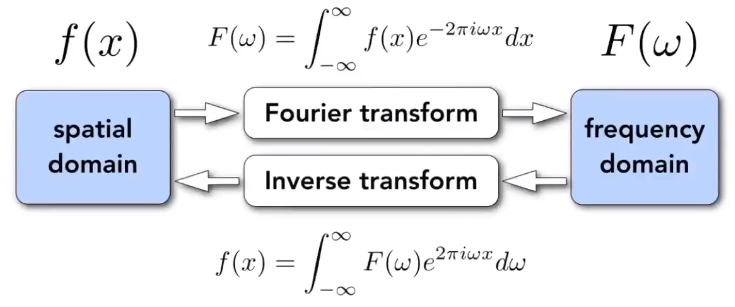

傅里叶变换

将信号从时域变到频域

低采样频率导致频率走样(aliases)

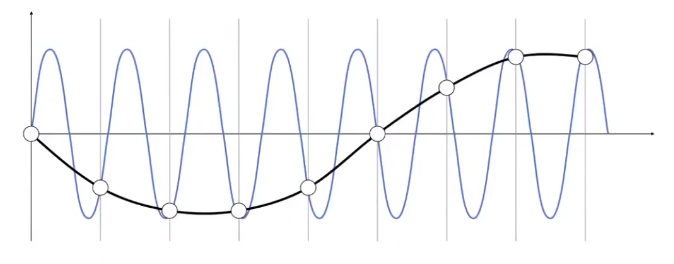

两个不同形状的函数,但是采样之后有同样的结果

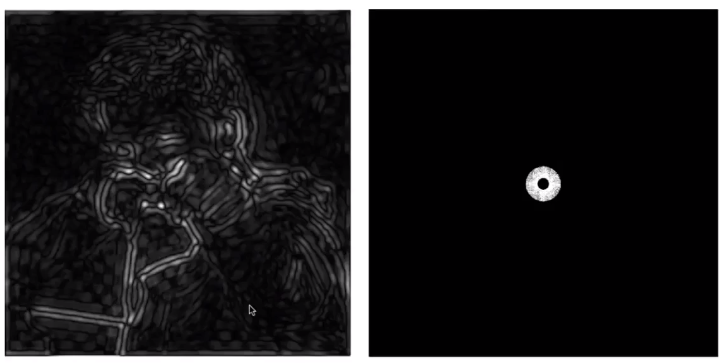

滤波=去除一定频率的信号

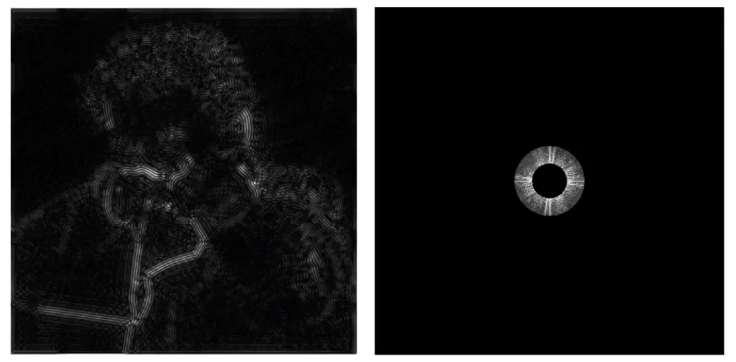

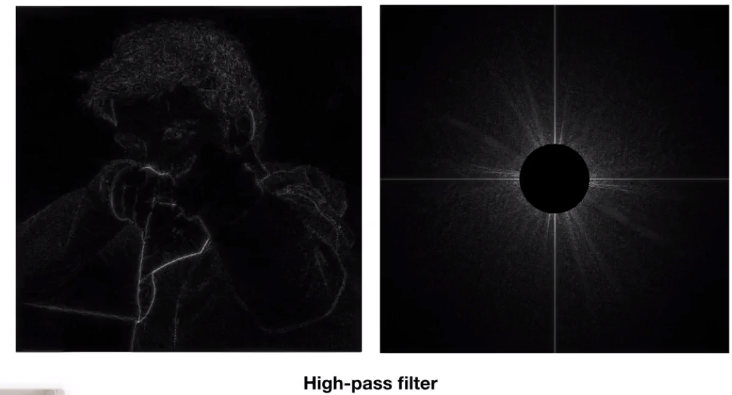

高频信息表示图像的边界

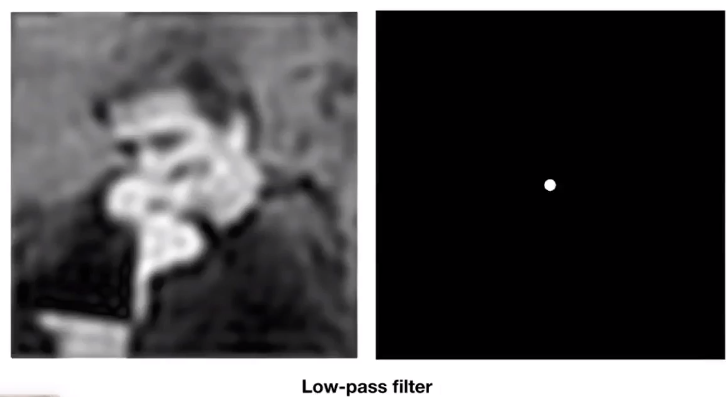

通过低通滤波器,去除了边界

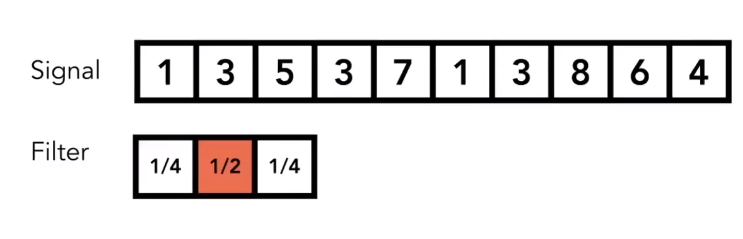

滤波=卷积(平均)

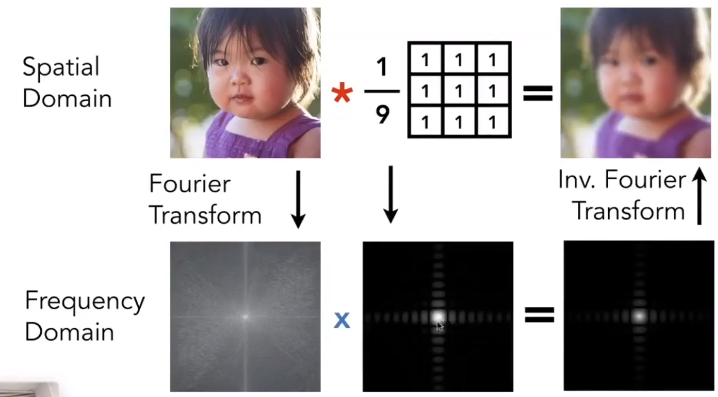

在时域上的卷积,等于频域上的乘积

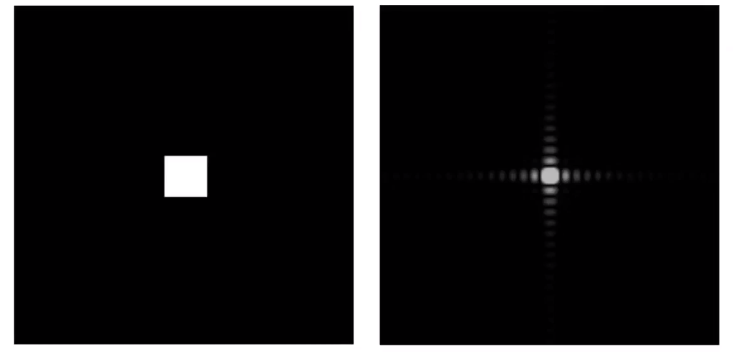

滤波器核越大–>只能通过更小的频率

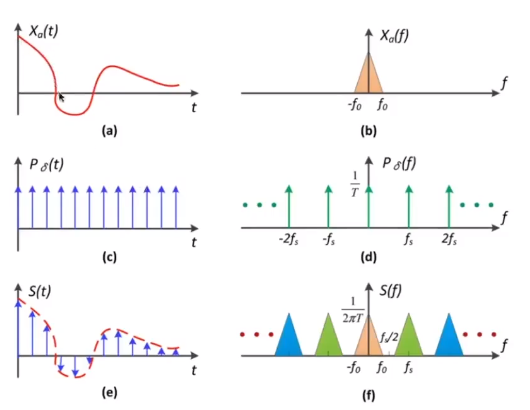

采样=重复原始信号的频谱

aliases的产生——频域上的内容被混合了

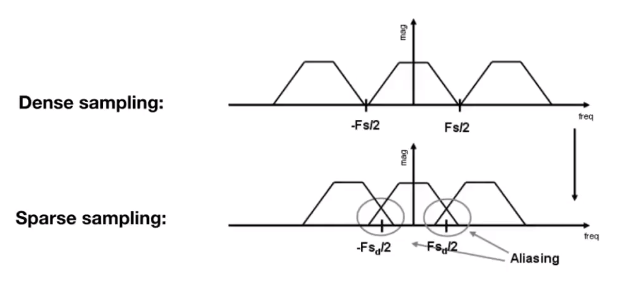

采样频率越高，在频谱上间隔越大；采样频率低，在频谱上间隔小

当采样频率过小时，采样后，信号在频谱上叠加混合了，造成了aliases

antialiasing

1. 增加采样的频率（增加显示器的分辨率）

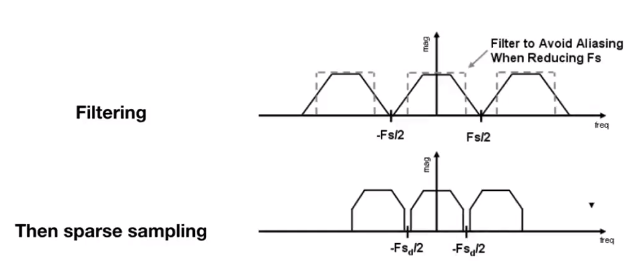

2. Antialiasing——》Limiting then repeating

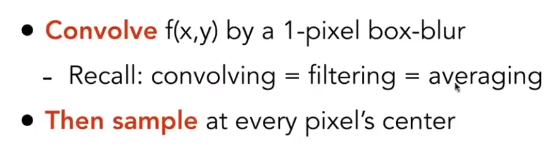

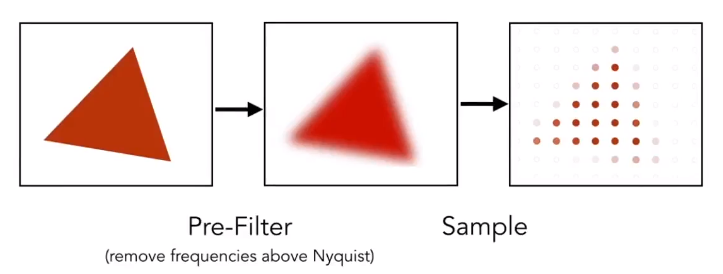

先对图像进行模糊（砍掉高频信号），再进行采样

怎么做模糊？

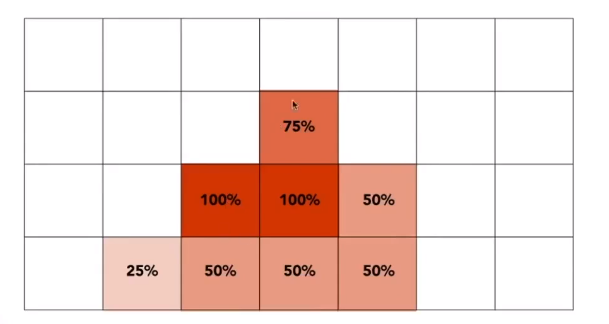

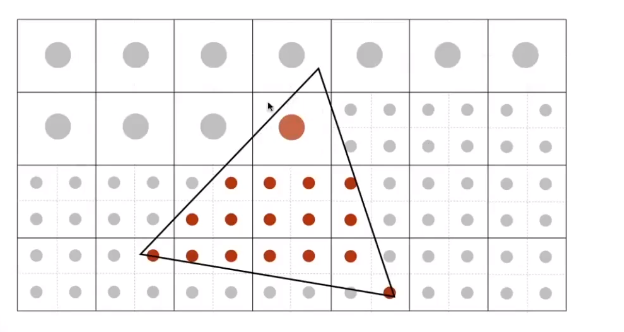

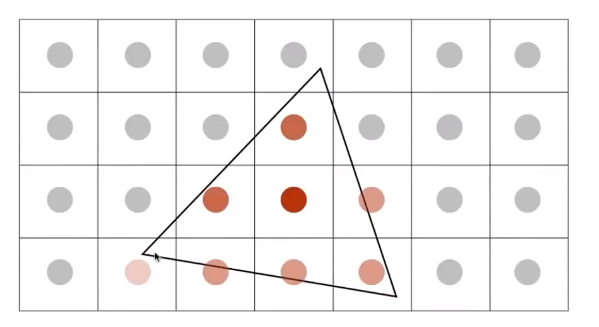

MSAA——超采样

cost of MSAA？

增大了计算量——》分布不同，可以复用（减小加算量）

其他抗锯齿方法

1. FXAA
2. TAA(Temporal AA)

超分辨率/超采样vs抗锯齿

DLSS

Visibility/occlusion(遮挡)
